Nuove Piazze INAGIBILI e INCOLLAUDABILI

Per la seconda puntata aggiornata al 2011 vedi QUI
Chiunque si avventura sulle nuove piazze a mare di San Vincenzo non può fare a meno di chiedersi per quale oscuro motivo si sia deciso di riempire degli spazi pubblici appena realizzati di una enorme quantità di barriere architettoniche del tutto inutili, stupide, incomprensibili, costose, brutte e pericolose.
Quale demenziale motivazione abbia spinto a realizzare vere e proprie trappole per ipovedenti, anziani, ma anche gente comune, costituiti da  ripide salite e discese, pavimentazioni scivolose quando bagnate, piramidi che emergono dal pavimento, salti di quota impovvisi, scalini di altezza e larghezza variabile, scalinate con alzate e pedate fuori norma, ringhiere più basse e con varchi maggiori  dei minimi di legge, pendenze di scolo dell'acqua invertite, aiuolette e rialzi studiati come inciampatoi sparsi qua e la e mille altre castronerie.
Visto che le piazze sono state inaugurate e sono aperte al pubblico da lungo tempo, vuol dire che oltre a chi le ha progettate e dirette,  esiste anche qualcuno che le ha tanticchia collaudate.
Persone senz'altro coraggiose, insieme a chi le ha nominate ed eventualmente pagate.  Complimenti!

Pendenze superiori all'8% - INAGIBILI
no comment

Rampa prive di ripiani ogni 10 metri - INAGIBILE

Dislivelli non protetti e non segnalati - INAGIBILI
no comment
no comment

12 cm - non inattraversabile da sfera di 10 cm. - INAGIBILE
che costava fare il varco 2 cm. più stretto? niente.
Ora pero se un sasso o qualcos'altro di 11 cm di diametro, spinto o calciato da qualcuno, vola di sotto in testa a uno che esce dai garage, la colpa è automaticamente del Comune, cioè nostra. Bel risultato!

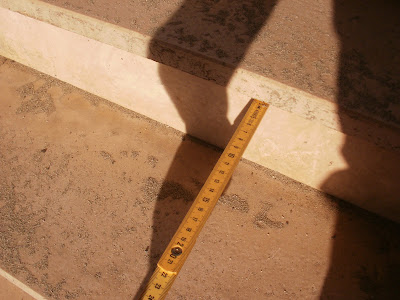

Alzata di cm. 17
Pedata di cm 27 - 3 = cm 24 (molto ma molto....minore di 30 cm minimo)
tutto questo perché? c'erano chilometri di spazio disponibile per allungare le pedate.


Rapporto alzata -pedata = 2a + p = 2*17+24 = 58 minore  di 62 (minimo) - INAGIBILE
tutto questo perché? c'erano chilometri di spazio disponibile per allungare le pedate.


Ringhiera alta cm. 97 minore di cm 100 (minimo) - INAGIBILE
che costava fare la ringhiera 3 cm. più alta? niente.
Ora però se un bambino si sporge e casca di sotto, la colpa è automaticamente del Comune.

Muretto di recinzione ricoperto di filo di ferro con punte  - INAGIBILE

no comment
Scalinata con larghezza maggiore di 6 metri priva di ringhiera centrale - INAGIBILE

Marciapiedi intorno agli edifici in sassi taglienti - INAGIBILI

Scale prive di corrimano laterali - INAGIBILI

Salti di quota non protetti e non segnalati - INAGIBILI
Salti di quota non protetti e non segnalati - INAGIBILI


Ringhiere con varchi di 12 cm, attraversabili da sfera di cm 10 - INAGIBILI
Ringhiere alte cm 97 minore di cm 100 (minimo) - INAGIBILI
Pendenze studiate
 Finiture accurate
 Inciampatoi a tradimento, ma perlomeno  ben rifiniti
 Pendenze calcolate con cura
 Idem come sopra


DECRETO PRESIDENTE DELLA REPUBBLICA 24 LUGLIO 1996, N. 503
REGOLAMENTO RECANTE NORME PER L'ELIMINAZIONE DELLE BARRIERE ARCHITETTONICHE NEGLI EDIFICI, SPAZI E SERVIZI PUBBLICI

Art. 5. MARCIAPIEDI

[1] Per i percorsi pedonali in adiacenza a spazi carrabili le indicazioni normative di cui ai punti 4.2.2. e 8.2.2. del decreto del Ministro dei lavori pubblici 14-6-1989, n. 236, valgono limitatamente alle caratteristiche delle pavimentazioni ed ai raccordi tra marciapiedi e spazi carrabili.

[2] Il dislivello, tra il piano del marciapiede e zone carrabili ad esso adiacenti non deve comunque superare i 15 cm.

Art. 7.SCALE E RAMPE

[1] Per le scale e le rampe valgono le norme contenute ai punti 4.1.10., 4.1.11. e 8.1.10., e 8.1.11. del decreto del Ministro dei lavori pubblici 14-6-1989, n. 236. I percorsi che superano i 6 metri di larghezza devono essere, di norma, attrezzati anche con corrimano centrale.

Art. 9. ARREDO URBANO

[1] Gli elementi di arredo nonché le strutture, anche commerciali, con funzione di arredo urbano da ubicare su spazi pubblici devono essere accessibili, secondo i criteri di cui all'art. 4 del decreto del Ministro dei lavori pubblici 14-6-1989, n. 236.

[2] Le tabelle ed i dispositivi segnaletici devono essere installati in posizione tale da essere agevolmente visibili e leggibili.

[3] Le tabelle ed i dispositivi segnaletici di cui al secondo comma, nonché le strutture di sostegno di linee elettriche, telefoniche, di impianti di illuminazione pubblica e comunque di apparecchiature di qualsiasi tipo, sono installate in modo da non essere fonte di infortunio e di intralcio, anche a persone su sedie a ruote.

D.M. 14 giugno 1989, n. 236, pubblicato in Suppl. ordinario alla Gazz. Uff. 23 giugno 1989, n. 145.
Prescrizioni tecniche necessarie a garantire l'accessibilità, l'adattabilità e la visitabilità degli edifici privati e di edilizia residenziale pubblica sovvenzionata e agevolata, ai fini del superamento e dell'eliminazione delle barriere architettoniche.

Art. 2.

Definizioni.

Ai fini del presente decreto:

A) Per barriere architettoniche si intendono:

a) gli ostacoli fisici che sono fonte di disagio per la mobilità di chiunque ed in particolare di coloro che, per qualsiasi causa, hanno una capacità motoria ridotta o impedita in forma permanente o temporanea;

b) gli ostacoli che limitano o impediscono a chiunque la comoda e sicura utilizzazione di parti, attrezzature o componenti;

c) la mancanza di accorgimenti e segnalazioni che permettono l'orientamento e la riconoscibilità dei luoghi e delle fonti di pericolo per chiunque e in particolare per i non vedenti, per gli ipovedenti e per i sordi.

F) Per spazio esterno si intende l'insieme degli spazi aperti, anche se coperti, di pertinenza dell'edificio o di più edifici ed in particolare quelli interposti tra l'edificio o gli edifici e la viabilità pubblica o di uso pubblico.

G) Per accessibilità si intende la possibilità, anche per persone con ridotta o impedita capacità motoria o sensoriale, di raggiungere l'edificio e le sue singole unità immobiliari e ambientali, di entrarvi agevolmente e di fruirne spazi e attrezzature in condizioni di adeguata sicurezza e autonomia.

4.1.2. Pavimenti.

I pavimenti devono essere di norma orizzontali e complanari tra loro e, nelle parti comuni e di uso pubblico, non sdrucciolevoli.

Eventuali differenze di livello devono essere contenute ovvero superate tramite rampe con pendenza adeguata in modo da non costituire ostacolo al transito di una persona su sedia a ruote.

Nel primo caso si deve segnalare il dislivello con variazioni cromatiche; lo spigolo di eventuali soglie deve essere arrotondato.

Le scale devono presentare un andamento regolare ed omogeneo per tutto il loro sviluppo. Ove questo non risulti possibile è necessario mediare ogni variazione del loro andamento per mezzo di ripiani di adeguate dimensioni. Per ogni rampa di scale i gradini devono avere la stessa alzata e pedata. Le rampe devono contenere possibilmente lo stesso numero di gradini, caratterizzati da un corretto rapporto tra alzata e pedata.

I gradini delle scale devono avere una pedata antisdrucciolevole a pianta preferibilmente rettangolare e con un profilo preferibilmente continuo a spigoli arrotondati.

Le scale devono essere dotate di parapetto atto a costituire difesa verso il vuoto e di corrimano. I corrimano devono essere di facile prendibilità e realizzati con materiale resistente e non tagliente.

Le scale comuni e quelle degli edifici aperti al pubblico devono avere i seguenti ulteriori requisiti:

1) la larghezza delle rampe e dei pianerottoli deve permettere il passaggio contemporaneo di due persone ed il passaggio orizzontale di una barella con una inclinazione massima del 15% lungo l'asse longitudinale;

2) la lunghezza delle rampe deve essere contenuta; in caso contrario si deve interporre un ripiano in grado di arrestare la caduta di un corpo umano;

3) il corrimano deve essere installato su entrambi i lati;

4) in caso di utenza prevalente di bambini si deve prevedere un secondo corrimano ad altezza proporzionata;

5) è preferibile una illuminazione naturale laterale. Si deve dotare la scala di una illuminazione artificiale, anche essa laterale, con comando individuabile al buio e disposto su ogni pianerottolo.

6) Le rampe di scale devono essere facilmente percepibili, anche per i non vedenti.

4.2.1. Percorsi.

Negli spazi esterni e sino agli accessi degli edifici deve essere previsto almeno un percorso preferibilmente in piano con caratteristiche tali da consentire la mobilità delle persone con ridotte o impedite capacità motorie, e che assicuri loro la utilizzabilità diretta delle attrezzature dei parcheggi e dei servizi posti all'esterno, ove previsti.

I percorsi devono presentare un andamento quanto più possibile semplice e regolare in relazione alle principali direttrici di accesso ed essere privi di strozzature, arredi, ostacoli di qualsiasi natura che riducano la larghezza utile di passaggio o che possano causare infortuni. La loro larghezza deve essere tale da garantire la mobilità nonché, in punti non eccessivamente distanti tra loro, anche l'inversione di marcia da parte di una persona su sedia a ruote.

Quando un percorso pedonale sia adiacente a zone non pavimentate, è necessario prevedere un ciglio da realizzare con materiale atto ad assicurare l'immediata percezione visiva nonché acustica se percosso con bastone.

Le eventuali variazioni di livello dei percorsi devono essere raccordate con lievi pendenze ovvero superate mediante rampe in presenza o meno di eventuali gradini ed evidenziate con variazioni cromatiche.

In particolare, ogni qualvolta il percorso pedonale si raccorda con il livello stradale, o è interrotto da un passo carrabile, devono predisporsi rampe di pendenza contenuta e raccordate in maniera continua col piano carrabile, che consentano il passaggio di una sedia a ruote.

Le intersezioni tra percorsi pedonali e zone carrabili devono essere opportunamente segnalate anche ai non vedenti.

(Per le specifiche vedi 8.2.1).

4.2.2. Pavimentazione.

La pavimentazione del percorso pedonale deve essere antisdrucciolevole. Eventuali differenze di livello tra gli elementi costituenti una pavimentazione devono essere contenute in maniera tale da non costituire ostacolo al transito di una persona su sedia a ruote.

8.1.8. Balconi e terrazze.

Il parapetto deve avere una altezza minima di 100 cm ed essere inattraversabile da una sfera di 10 cm di diametro.

Le rampe di scale che costituiscono parte comune o siano di uso pubblico devono avere una larghezza minima di 1,20 m ed avere una pendenza limitata e costante per l'intero sviluppo della scala. I gradini devono essere caratterizzati da un corretto rapporto tra alzata e pedata (pedata minimo 30 cm): la somma tra il doppio dell'alzata e la pedata deve essere compresa tra 62-64 cm.

Il profilo del gradino deve presentare preferibilmente un disegno continuo a spigoli arrotondati, con sottogrado inclinato rispetto al grado, e formante con esso un angolo di circa 75°-80°.

In caso di disegno discontinuo, l'oggetto del grado rispetto al sottogrado deve essere compreso fra un minimo di 2 cm e un massimo di 2,5 cm.

Un segnale al pavimento (fascia di materiale diverso o comunque percepibile anche da parte dei non vedenti), situato almeno a 30 cm dal primo e dall'ultimo scalino, deve indicare l'inizio e la fine della rampa.

Il parapetto che costituisce la difesa verso il vuoto deve avere un'altezza minima di 1,00 m ed essere inattraversabile da una sfera di diametro di cm 10.

In corrispondenza delle interruzioni del corrimano, questo deve essere prolungato di 30 cm oltre il primo e l'ultimo gradino.

Il corrimano deve essere posto ad una altezza compresa tra 0,90-1 m.

Nel caso in cui è opportuno prevedere un secondo corrimano, questo deve essere posto ad una altezza di 0,75 m.

Il corrimano su parapetto o parete piena deve essere distante da essi almeno 4 cm.

Le rampe di scale che non costituiscono parte comune o non sono di uso pubblico devono avere una larghezza minima di 0,80 m.

In tal caso devono comunque essere rispettati il già citato rapporto tra alzata e pedata (in questo caso minimo 25 cm), e l'altezza minima del parapetto.

8.1.11. Rampe.

Non viene considerato accessibile il superamento di un dislivello superiore a 3,20 m ottenuto esclusivamente mediante rampe inclinate poste in successione.

La larghezza minima di una rampa deve essere:

- di 0,90 m per consentire il transito di una persona su sedia a ruote;

- di 1,50 m per consentire l'incrocio di due persone.

Ogni 10 m di lunghezza ed in presenza di interruzioni mediante porte, la rampa deve prevedere un ripiano orizzontale di dimensioni minime pari a 1,50 x 1,50 m, ovvero 1,40 x 1,70 m in senso trasversale e 1,70 m in senso longitudinale al verso di marcia, oltre l'ingombro di apertura di eventuali porte.

Qualora al lato della rampa sia presente un parapetto non pieno, la rampa deve avere un cordolo di almeno 10 cm di altezza.

La pendenza delle rampe non deve superare l'8%.

8.2. Spazi esterni.

8.2.1. Percorsi.

Il percorso pedonale deve avere una larghezza minima di 90 cm ed avere, per consentire l'inversione di marcia da parte di persona su sedia a ruote, allargamenti del percorso, da realizzare almeno in piano, ogni 10 m di sviluppo lineare (per le dimensioni vedi punto 8.0.2 - Spazi di manovra).

Qualsiasi cambio di direzione rispetto al percorso rettilineo deve avvenire in piano; ove sia indispensabile effettuare svolte ortogonali al verso di marcia, la zona interessata alla svolta, per almeno 1,70 m su ciascun lato a partire dal vertice più esterno, deve risultare in piano e priva di qualsiasi interruzione.

Ove sia necessario prevedere un ciglio, questo deve essere sopraelevato di 10 cm dal calpestio, essere differenziato per materiale e colore dalla pavimentazione del percorso, non essere a spigoli vivi ed essere interrotto almeno ogni 10 m da varchi che consentano l'accesso alle zone adiacenti non pavimentate.

La pendenza longitudinale non deve superare di norma il 5%; ove ciò non sia possibile, sono ammesse pendenze superiori, purché realizzate in conformità a quanto previsto al punto 8.1.11.

Per pendenze del 5% è necessario prevedere un ripiano orizzontale di sosta, di profondità almeno 1,50 m, ogni 15 m di lunghezza del percorso; per pendenze superiori tale lunghezza deve proporzionalmente ridursi fino alla misura di 10 m per una pendenza dell'8%.

La pendenza trasversale massima ammissibile è dell'1%.

In presenza di contropendenze al termine di un percorso inclinato o di un raccordo tra percorso e livello stradale, la somma delle due pendenze rispetto al piano orizzontale deve essere inferiore al 22%.

Il dislivello ottimale tra il piano del percorso ed il piano del terreno o delle zone carrabili ad esso adiacenti è di 2,5 cm.

Allorquando il percorso si raccorda con il livello stradale o è interrotto da un passo carrabile, sono ammesse brevi rampe di pendenza non superiore al 15% per un dislivello massimo di 15 cm.

Fino ad un'altezza minima di 2,10 m dal calpestio, non devono esistere ostacoli di nessun genere, quali tabelle segnaletiche o elementi sporgenti dai fabbricati, che possono essere causa di infortunio ad una persona in movimento.

8.2.2. Pavimentazioni.

Per pavimentazione antisdrucciolevole si intende una pavimentazione realizzata con materiali il cui coefficiente di attrito, misurato secondo il metodo della British Ceramic Research Association Ltd.

(B.C.R.A.) Rep. CEC. 6-81, sia superiore ai seguenti valori:

- 0,40 per elemento scivolante cuoio su pavimentazione asciutta;

- 0,40 per elemento scivolante gomma dura standard su pavimentazione bagnata.

I valori di attrito predetto non devono essere modificati dall'apposizione di strati di finitura lucidanti o di protezione che, se previsti, devono essere applicati sui materiali stessi prima della prova.

Le ipotesi di condizione della pavimentazione (asciutta o bagnata) debbono essere assunte in base alle condizioni normali del luogo ove sia posta in opera.

Gli strati di supporto della pavimentazione devono essere idonei a sopportare nel tempo la pavimentazione ed i sovraccarichi previsti nonché ad assicurare il bloccaggio duraturo degli elementi costituenti la pavimentazione stessa.

Gli elementi costituenti una pavimentazione devono presentare giunture inferiori a 5 mm, stilate con materiali durevoli, essere piani con eventuali risalti di spessore non superiore a mm 2.

I grigliati inseriti nella pavimentazione devono essere realizzati con maglie non attraversabili da una sfera di 2 cm di diametro; i grigliati ad elementi paralleli devono comunque essere posti con gli elementi ortogonali al verso di marcia.
